Ecrã preto com som e vibração: backlight, flat e conector

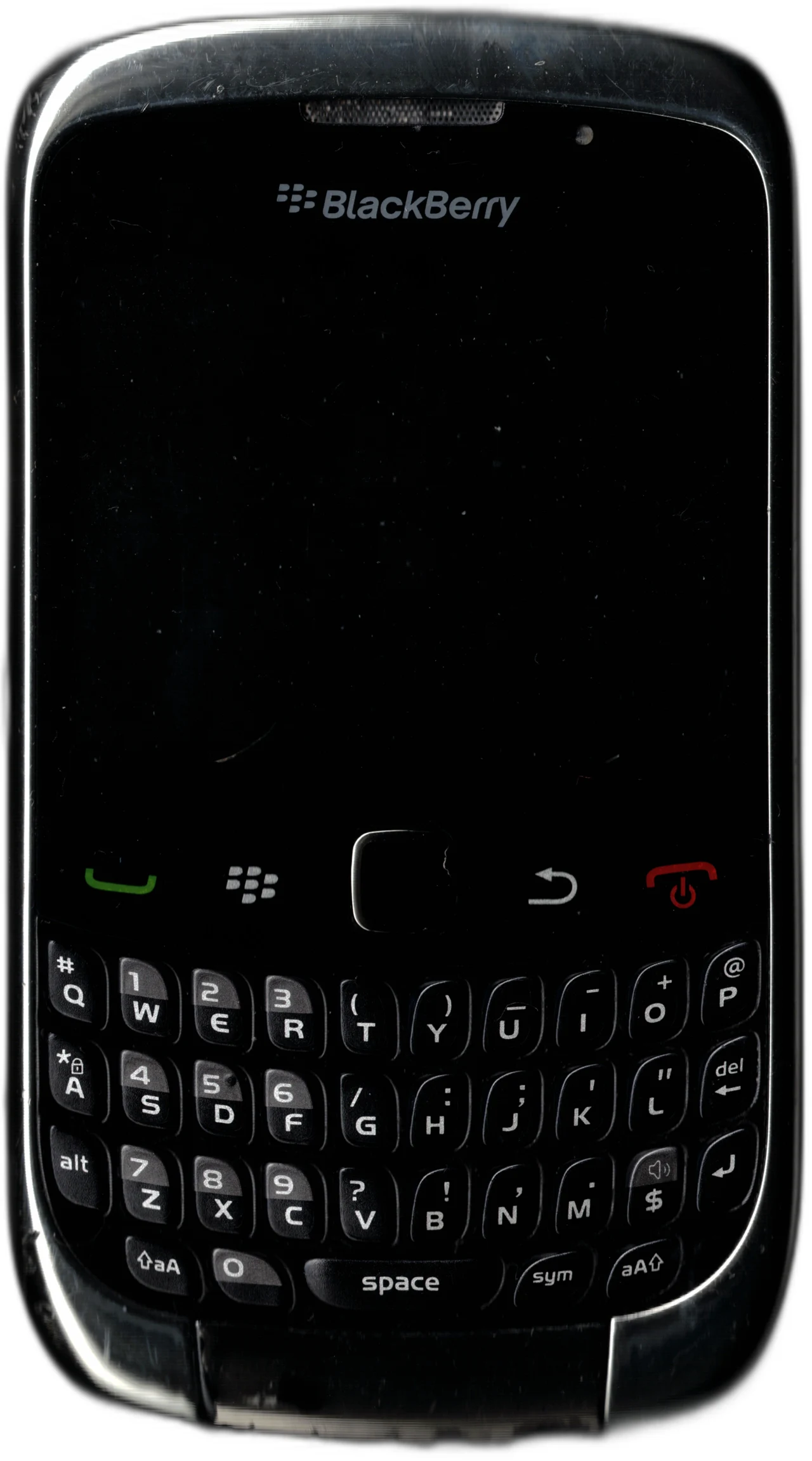

O telemóvel toca, vibra, recebe notificações, mas o ecrã fica preto. Neste caso a placa principal está a funcionar e o problema costuma estar na parte da imagem: o ecrã, o flex, o conector ou o circuito da luz de fundo (backlight).
Primeiro teste: a lanterna
Com o telemóvel ligado, aponta uma lanterna de lado e de perto para o ecrã.
- Vês a imagem muito escura: o ecrã funciona, só falta a luz de fundo. É um problema de backlight, e só acontece em ecrãs LCD.
- Não vês nada: o ecrã não está a receber imagem, ou está partido por dentro.
Os ecrãs AMOLED (muitos Samsung, iPhone X e mais recentes) não têm luz de fundo. Se o ecrã está preto, o problema é o próprio ecrã, o flex ou o conector.
Segundo teste: um ecrã bom
Liga um ecrã que saibas que funciona, sem o colar.
- O ecrã de teste funciona: o antigo está avariado. Troca.
- Também fica preto: o problema está na placa: conector, filtros da linha do ecrã ou circuito de backlight.
Conector na placa
- Vê com lupa se há pinos tortos, sujos ou oxidados.
- Limpa com álcool isopropílico e uma escova macia.
- Confirma que o conector está bem soldado. Uma queda pode partir as soldas.
Circuito de backlight (LCD)
A luz de fundo usa uma tensão mais alta, gerada por uma bobina, um díodo e um IC próprio. Com o multímetro, mede a tensão nos pinos do backlight no conector. Se não houver tensão, o defeito está num destes componentes. O mais comum é o díodo ou um filtro aberto.
Depois de trocar o ecrã
- Imagem a piscar: flat mal encaixado ou dobrado. Volta a encaixar.
- Toques fantasma, o ecrã carrega sozinho: ecrã de má qualidade ou incompatível, ou flat a tocar na estrutura.
- Imagem sem toque: o flex do toque, separado em alguns modelos, não ficou ligado.
