Telemóvel não carrega: diagnóstico do conector ao IC de carga

"Não carrega" é uma das queixas mais comuns na bancada, e pode ter causas muito diferentes: um cabo estragado, sujidade no conector, a bateria, ou um componente da placa. O segredo é testar pela ordem certa, do mais simples e barato para o mais complexo.

1. Carregador e cabo

• Testa com um carregador e um cabo que saibas que funcionam.
• Experimenta também a porta USB do PC. Se carrega no PC e não no carregador do cliente, o problema é do carregador.

2. Conector de carga

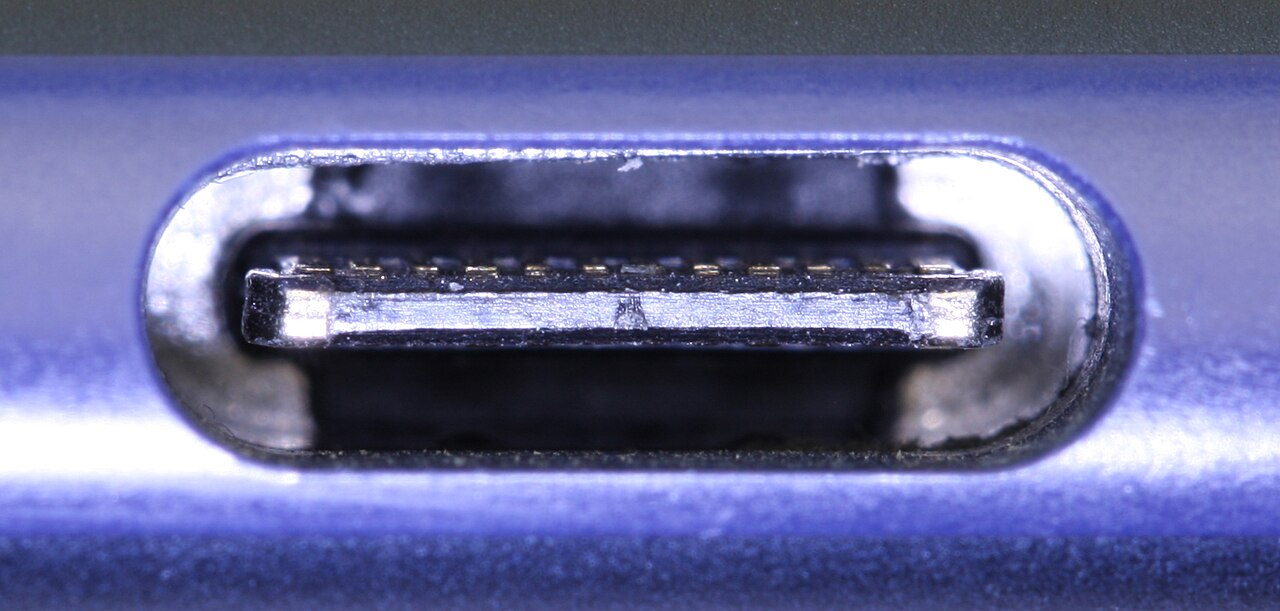

• Olha com uma lanterna e uma lupa. Cotão do bolso, areia e oxidação verde são muito comuns.
• Limpa com uma escova macia e álcool isopropílico. Para o cotão compactado, usa um palito de madeira, com cuidado para não dobrar os contactos.
• Se o cabo fica solto ou só carrega numa posição, o conector está gasto.

3. Medir com um medidor USB

Um medidor USB, dos pequenos que se põem entre o carregador e o cabo, mostra a corrente:

• 0 A: não passa nada. Conector, flex de carga ou linha aberta.
• Menos de 0,3 A: carga muito lenta. Pode ser o IC de carga, a bateria, ou o telemóvel a limitar por temperatura.
• Entre 1 e 2 A, ou mais em carga rápida: carrega bem. Se a percentagem não sobe, desconfia da bateria.

4. Placa de carga

Em muitos modelos (Samsung da série A, Tecno, Infinix, Redmi) o conector está numa placa pequena separada, ligada por um flex. É uma peça barata e rápida de trocar. Troca-a antes de mexer na placa principal.

5. Bateria

• Uma bateria muito descarregada pode demorar alguns minutos a começar a carregar. Deixa ligado 15 minutos antes de concluir.
• Bateria inchada ou com muitos ciclos já não segura carga. Mede a tensão: abaixo de 3 V é suspeita.

6. Placa principal

Com a fonte de alimentação no conector, a 5 V, uma corrente alta e fixa sem o telemóvel ligar indica curto, muitas vezes no IC de carga ou num condensador próximo. Aí já é trabalho de micro-soldadura.
